小編語：上海軌道交通市域線機場聯絡線是國家發改委《關于促進市域（郊）鐵路發展的指導意見》中首批確定的11條市域鐵路示范線路之一，是上海市域鐵路網中的首條新建線路。目前工程全面開工，預計2024年建成，其中多個項目創下了上海軌道交通建設的新紀錄。
工程名片
上海軌道交通市域線機場聯絡線?中國
2019年-至今
建設單位：上海申鐵投資有限公司
設計單位：中鐵第四勘察設計院集團有限公司
上海市政工程設計研究總院(集團)有限公司
施工單位：上海隧道、上海建工、中鐵隧道、中鐵十四局、中交隧道、中鐵二十四局、宏潤建設等
掘進裝備（已制造）：Φ14.07m泥水平衡盾構*2（上海隧道）
關鍵詞：市域鐵路 深大基坑 長距掘進 復雜地層
工程概況
上海機場聯絡線工程是上海市第一條以軌道交通形式運行的市域鐵路。該工程呈東西走向，設站9座，全長68.627km，其中地下段總長60.54km（含盾構區間約53.3km），橋梁段總長4.4km，路基段總長3.687km。工程分成浦西段、浦東段和越江段，全線計劃將采用鐵路雙線制式，使用CRHF市域動車組，最高設計時速160km。

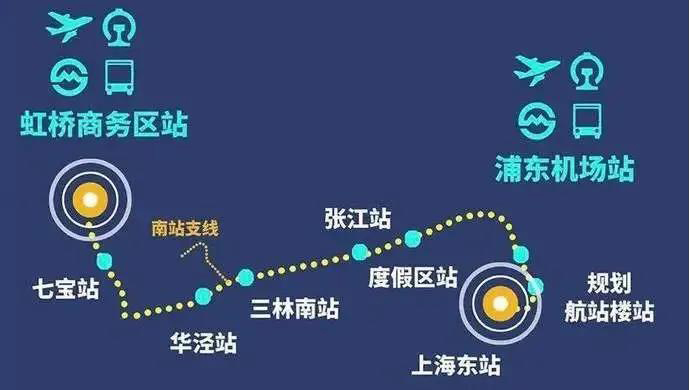

隧道線路圖
掘進裝備

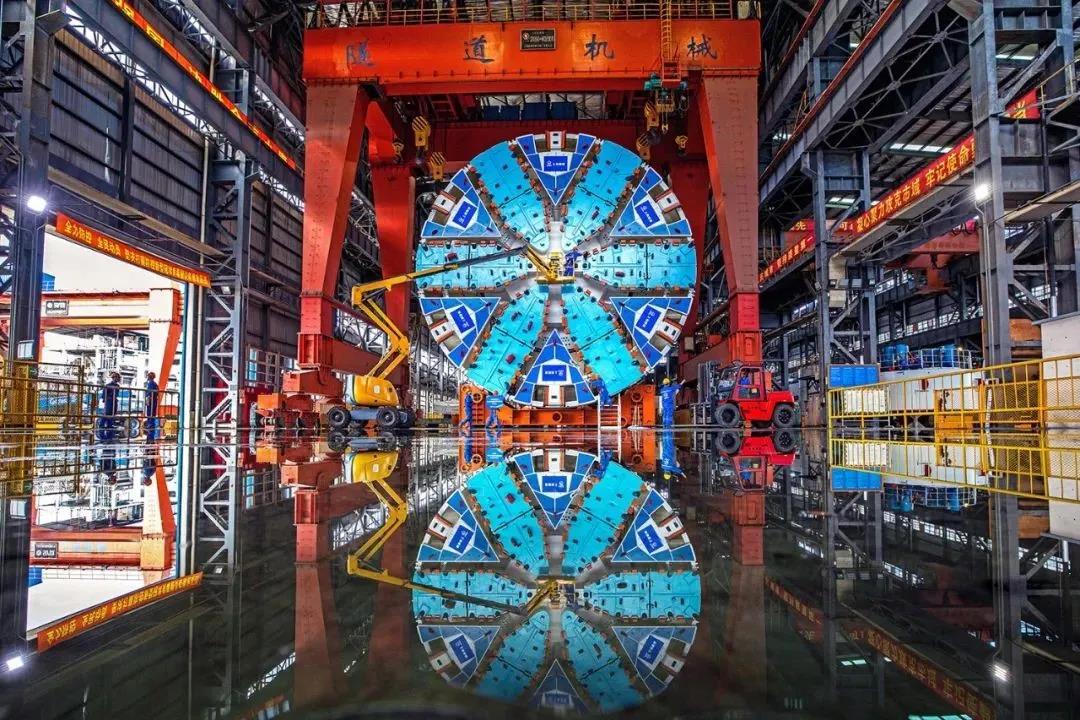

2020年10月9日，首臺服務于上海機場聯絡線的超大直徑盾構“騏躍號”下線，由上海隧道自主研制，即將應用于3標區間隧道掘進，面臨長距離、大埋深、復雜地層等施工挑戰?！膀U躍號”刀盤切削直徑達14.07m，整機總重約3200t，總長99m，其中主機長16m，最大推進速度為60mm/min，設計最小轉彎半徑為520m，并適應于隧道坡度6%的掘進施工。
“騏躍號”配備的切削系統常壓換刀技術、驅動系統高壓密封技術、推進系統可重構分區液壓控制技術、多手段地面沉降控制技術、輔助系統無軌式車架技術，形成盾構裝備五大優勢——可靠切削、高壓密封、姿態穩定、風險保障、高效運輸，為重大工程建設保駕護航。
由上海隧道研制的第二臺超大直徑盾構也即將下線，該盾構機搭載了自主研制的超大直徑盾構推拼同步施工技術，可實現盾構機推進與拼裝管片的同步融合，能顯著提升施工效率，降低施工成本。
工程特點
深大基坑

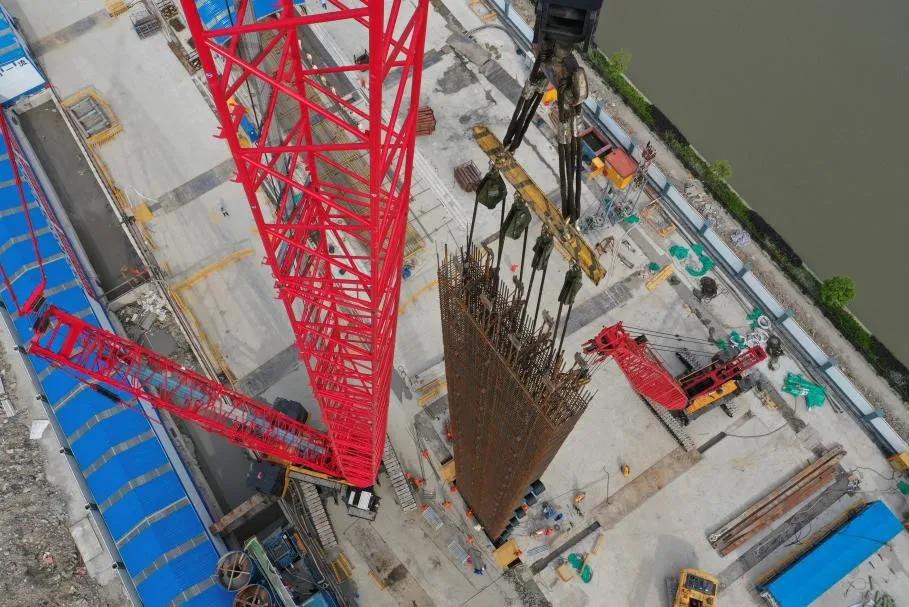

2020年8月底，上海隧道承建的華涇站基坑28幅107.5m超深地下連續墻順利施工完成。
華涇站為地下4層側式站臺車站，主體結構規模內凈長563m，寬34.5m，站臺中心處頂板覆土約3m，底板埋深約38m，站中心軌面標高為-30.275m。工程基坑分4個工區施工，坑內設3道分隔墻，基坑開挖面積約18000m2，采用地下連續墻+攪拌樁進行基坑圍護，地下連續墻深度分別為65/85/107.5m，共計267幅，地下連續墻地下厚度1.2m，最大槽深為108m，墻趾位于⑩1層，85/107.5m地墻接頭形式為套銑接頭，65m地墻接頭形式為H型鋼接頭，其中107.5m地墻成槽垂直度要求不大于1/1000。主體結構最大開挖深度達44m（端頭井、非標準段處），是迄今為止上海已建、在建軌道交通車站中，建造規模與深度之最。
華涇站地下連續墻采用BC40 and BC50銑槽機施工，根據安裝在銑斗上的探頭，隨時將偏斜的情況反映到電腦上，通過成槽過程中不斷進行準確的動態糾偏，平均每幅107.5m地墻施工需要3.6d，且垂直度均滿足設計要求。
施工歷程
2020年3月18日，機場聯絡線西段工程復工。
2020年6月28日，機場聯絡線東段先開段開工。
2020年10月28日，機場聯絡線全面開工。
2020年10月9日，超大直徑盾構“騏躍號”下線。
2020年11月20日，梅富路工作井完成底板澆筑。

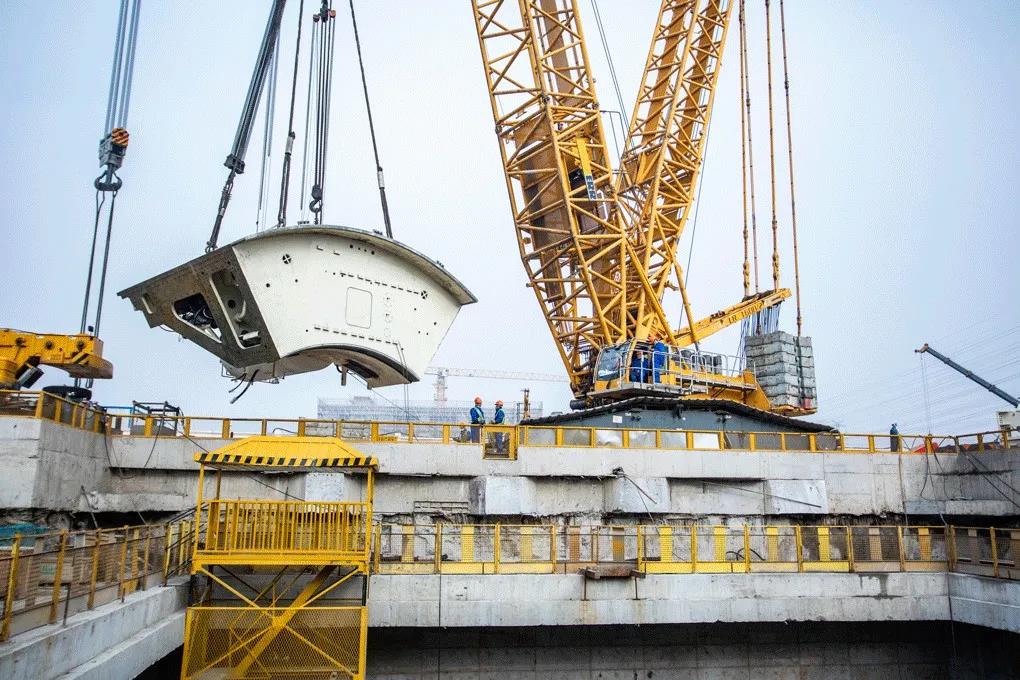

2020年12月18日，“騏躍號”下井安裝。
2021年1月16日至25日，機場聯絡線3標3號風井、11標凌空路轉換井、12標分別完成地下連續墻施工。
小編語
From the Editor
上海機場線目前共14個標段，國內大直徑盾構領域的翹楚均匯集于此，各顯神通。機場聯絡線的建設將有效緩解部分線路客流壓力，豐富上海軌道交通層次，進一步增強浦東和虹橋綜合交通樞紐對長三角區域乃至世界的輻射作用，為提升上海全球城市能級和核心競爭力、落實長三角一體化發展國家戰略提供有力支撐。
