1 引 言

單洞雙線隧道既可節約地下空間，又能提高施工進度，節約施工成本，使得越來越多的盾構隧道開始采用單洞雙線布置形式。荷蘭綠色心臟高速鐵路隧道、西班牙巴塞羅那地鐵9號線等工程是國外早期探索該類隧道布置形式的工程案例，近年來國內也對單洞雙線盾構隧道布置形式進行了探索與實踐。

中隔墻是單洞雙線隧道必不可少的構件，是單 洞雙線隧道布置形式的載體。按照施工方式，中隔 墻可分為現澆中隔墻、部分預制部分現澆中隔墻和 全預制中隔墻等類型。廣州地鐵4號線南延段、青 島地鐵11號線嶗山隧道等工程采用了現澆中隔墻 的施工方式，在隧道貫通后利用專用施工臺車進行 中隔墻現澆施工。上海軌道交通16號線、11號 線采用了部分現澆部分預制中隔墻的施工方式， 采用頂升臺車對預制的中隔墻進行翻轉、頂升。上 海機場聯絡線采用了全預制中隔墻的施工方式。

針對單洞雙線隧道預制中隔墻拼裝施工存在施 工干擾大、施工工序復雜、施工質量難以保障等問 題，研發高效、快速、智能化的中隔墻拼裝設備具有十分重要的意義。相關學者對大體積預制中隔 墻翻轉及拼裝設備進行了研究，闡述了設備的功能 及施工效果?，F(xiàn)有的現澆中隔墻臺車主要起支護中 隔墻模板及泵送混凝土的功能，其功能較為單一且 臺車體量較大，不適用于預制中隔墻的施工。部分 現澆部分預制中隔墻臺車由于僅對中隔墻預制部分 進行施工，設備的翻轉、頂升能力不足以完成大長 細比全預制中隔墻的施工?，F(xiàn)有的預制中隔墻施工 設備均布設于隧道一側，需待下部弧形件現澆部分 完全達到強度后才可進行中隔墻施工。鑒于此，本 文以上海機場聯絡線盾構隧道工程為背景，闡述了 大長細比預制中隔墻構件類型、尺寸和連接方式，根 據中隔墻構造特點分析了中隔墻拼裝設備的研發思 路、功能需求、設備組成和工作原理，并對中隔墻姿 態控制要求進行了分析，最后將研發的中隔墻設備 應用于施工實踐，總結出了預制中隔墻施工方法。

2 預制中隔墻構造

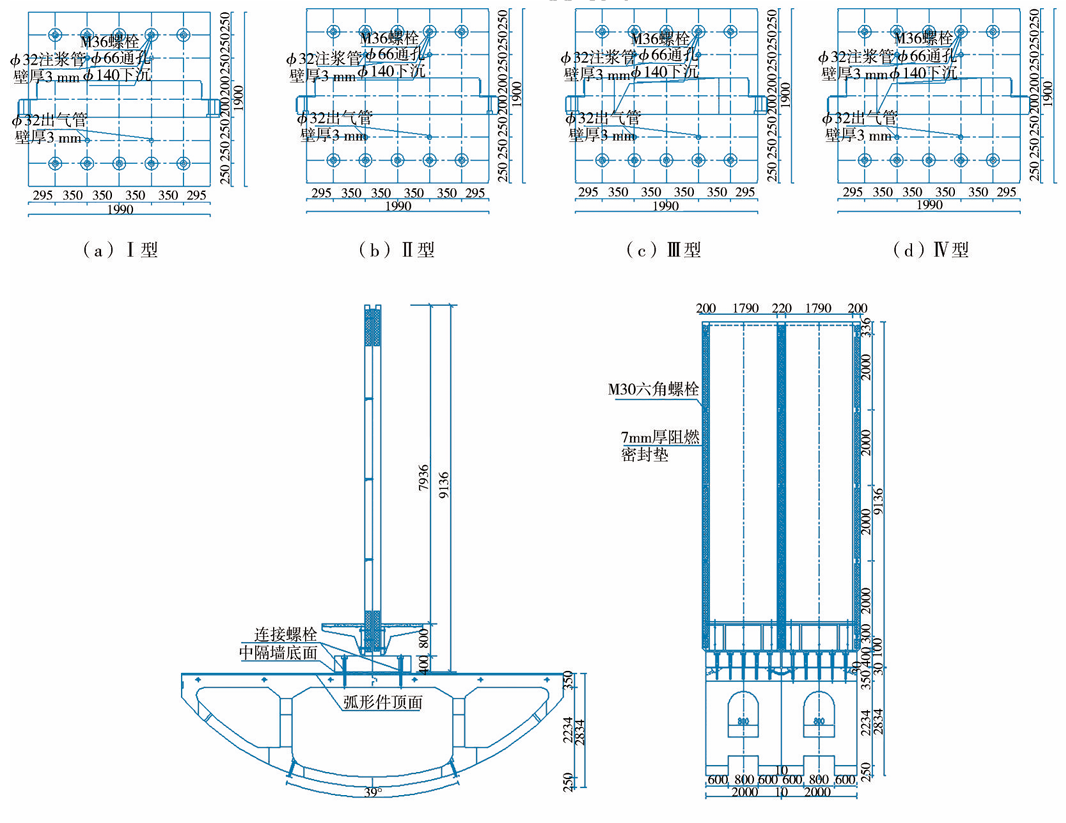

上海機場聯絡線的預制中隔墻采用Ⅰ、Ⅱ、Ⅲ、Ⅳ四種類型標準塊，單塊中隔墻高約9.14m，厚0.4m，寬1.99 m，重約21.65 t。各類型中隔墻如圖1所示。

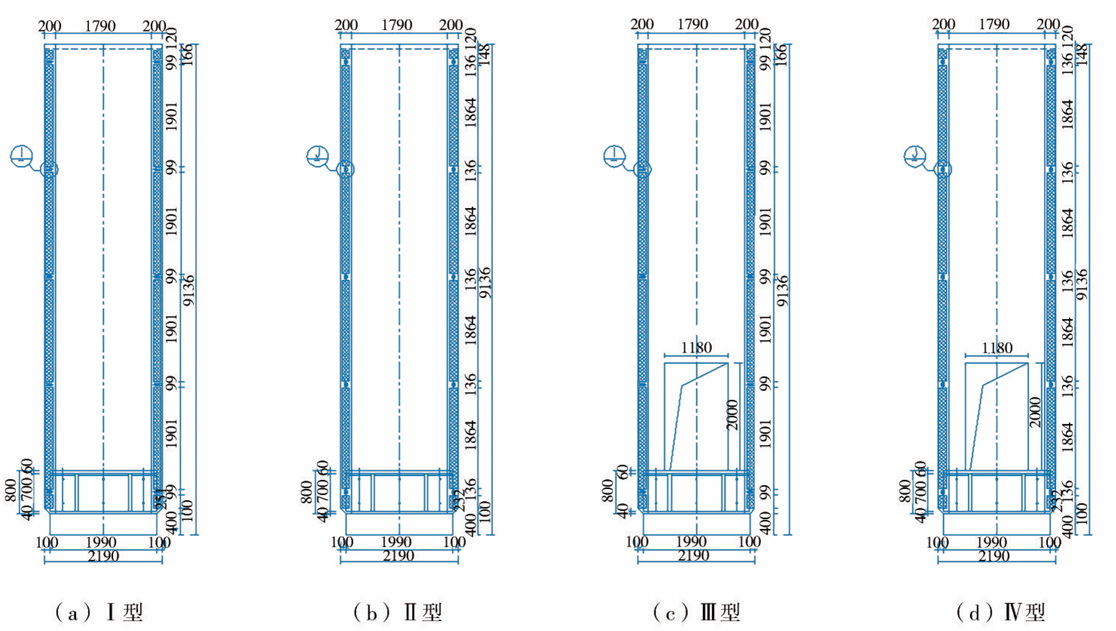

圖1 四類預制中隔墻（單位：mm）

預制中隔墻混凝土等級為C40，內部鋼筋為HPB300和HRB400E。中隔墻底部與弧形件之間設有30mm間隙，用于消弭二者間的安裝偏差?；⌒渭c中隔墻采用2排M36、機械性能等級為8.8級的普通螺栓進行連接，每排5根，總計10根。拼裝完成后利用自密實高強水泥基灌漿料填充螺栓孔及中隔墻與弧形件間隙，保證中隔墻密閉性。中隔墻底部構造及其與弧形件連接如圖2所示。

圖2 中隔墻底部構造及其與弧形件連接示意

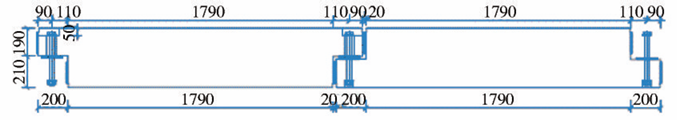

相鄰中隔墻間設置三元乙丙阻燃密封墊，并用5根通長M30螺栓進行連接，螺栓安裝完成后用聚合物水泥砂漿封堵螺栓孔。此外相鄰中隔墻間間隙用密封膠封堵以防止漏風。中隔墻間連接如圖3所示。

圖3 中隔墻間連接示意（單位：mm）

3 中隔墻拼裝設備研發

3.1 構件自由度方向

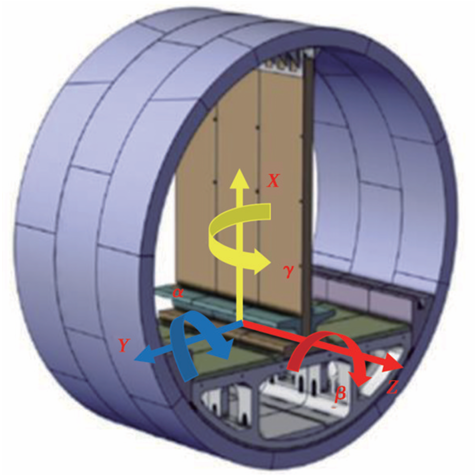

忽略預制中隔墻在施工過程中發生的輕微變形，將其視為剛體。大長細比預制中隔墻在施工過程中在空間上擁有6個自由度，包括3個平動方向自由度和3個轉動方向自由度，規定各方向自由度和名稱如圖4所示。

圖4 中隔墻各自由度方向和名稱

3.2 功能需求

預制中隔墻為大長細比構件，所研發的拼裝設備應為大體積設備，且應具備提升、翻轉和調整中隔墻能力，以完成中隔墻在各自由度上的拼裝和調整。因此，拼裝設備應實現如下功能：（1）沿隧道縱向（Z向）的運動；（2）沿Y軸（β向）的翻轉；（3）沿垂直方向（X向）的提升、下放；（4）沿水平方向（Y向）的微調；（5）在其余兩個轉動方向（α和γ向）的微調。

3.3 設備組成與工作原理

依據中隔墻底部尺寸，在弧形件頂部上面中隔墻擬安裝位置兩側鋪設導軌以完成拼裝設備Z向的行進，基于導軌需研發配套的行走機構和行走設備，包括行走輪箱和夾軌器。

考慮中隔墻構造及隧道內部空間，中隔墻施工將先沿平行于Z向的隧道軸線進場，隨后沿β向進行翻轉。在中隔墻重心附近開洞作為插銷孔，用于中隔墻的抓取、翻轉和調整。因此需研制高強度、高剛度、連接牢靠的大型車架，并在車架頂部?jī)蓚?cè)配備兼具導向作用的側向支撐，用以防止施工過程中可能產生的失穩、傾覆現象。中隔墻拼裝設備車架及組成如圖5所示。

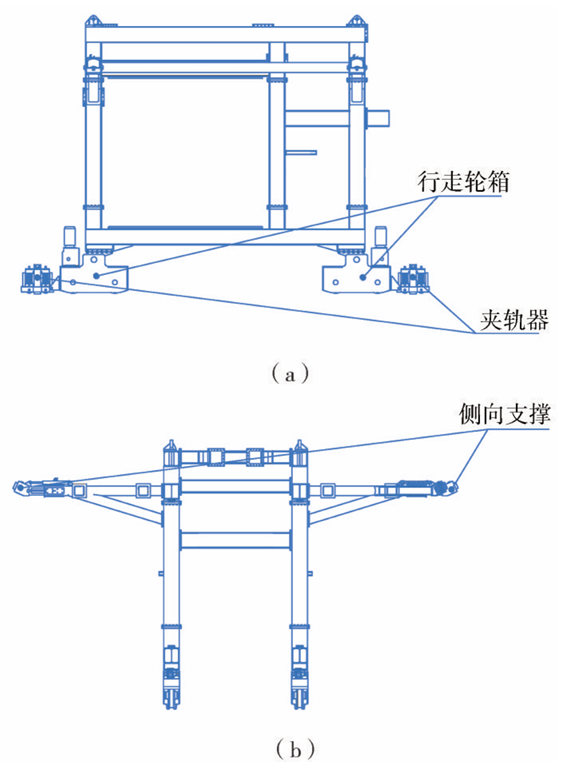

圖5 中隔墻拼裝設備車架及組成示意

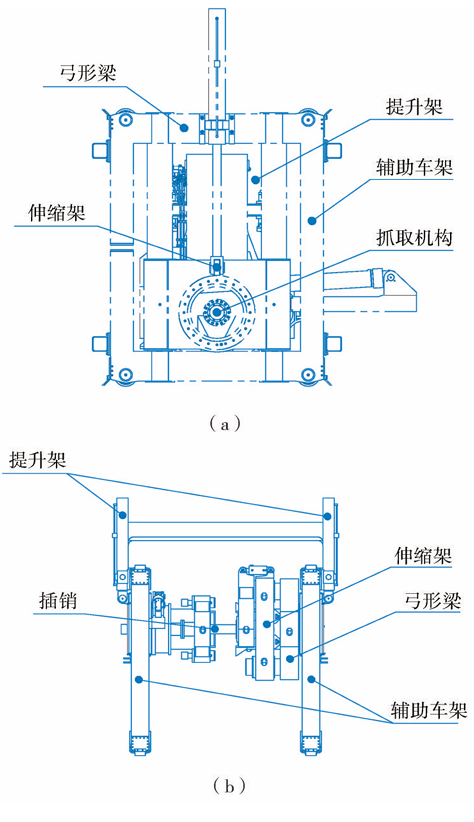

完成拼裝設備車架研發后，需對設備的抓取系統進行細化。在車架兩側中部設置輔助車架，其是實現中隔墻抓取、翻轉和精調的核心部件。通過下部行走架與中隔墻拼裝設備車架連接，以同樣實現沿Z向移動的功能。輔助車架設置有提升架、弓形梁、伸縮架、中隔墻抓取機構等構件。中隔墻抓取機構包括插銷、控制中隔墻各自由度的油缸、端面限位、旋轉限位等裝置。輔助車架示意如圖6所示。

圖6 輔助車架及組成示意

輔助車架可在中隔墻拼裝設備車架鎖定后繼續在Z向移動，以滿足中隔墻在不同距離下的精調。提升架可對中隔墻進行垂直方向即X向的提升和下放。輔助車架中間設置有弓形梁，其是完成中隔墻抓取的主要構件，可實現繞Y向翻轉。弓形梁中間配備有插銷、插銷油缸、端面限位和旋轉限位裝置，利用插銷油缸可推動插銷穿過中隔墻上的預留插銷孔，使得設備完成中隔墻的提升、翻轉等動作。插銷上下兩側設置有端面限位裝置，并配備有端面壓緊油缸，在插銷固定后可對中隔墻寬度方向進行固定并對中隔墻進行Y方向的微調。旋轉限位裝置分別位于弓形梁橫梁的上下兩側，可防止中隔墻沿β向轉動時可能出現失穩的現象。翻轉油缸位于弓形梁一側，與中隔墻車架相連，帶動弓形梁繞Y軸運動，進而使中隔墻沿β方向翻轉。弓形梁還配置有平移油缸、鉸接油缸、徑向油缸、軸向壓緊油缸和微調軸承，通過上述各油缸的控制與配合可實現中隔墻在其余兩個轉動方向即α和γ方向上的運動。抓取機構如圖7所示。

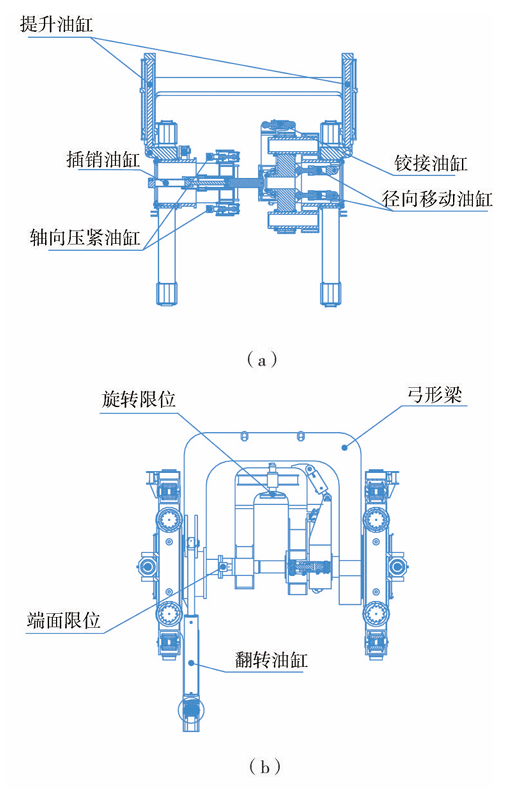

圖7 抓取機構組成示意

3.4 施工測量系統

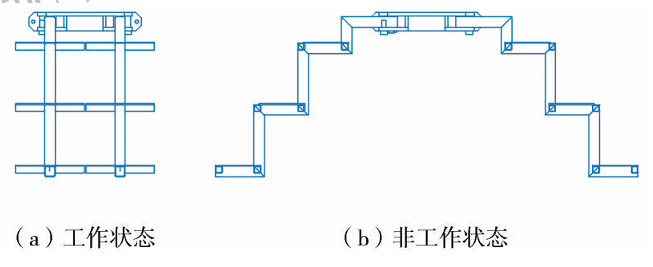

通過激光測距儀與相機檢測控制中隔墻施工過程中的姿態、頂部與管片間及底部與弧形件間隙。中隔墻控制系統放置于中隔墻拼裝設備車架下方，并可將測量信息集成于中隔墻控制系統?？刂葡到y(tǒng)用于操作車架各部件及油缸的行程。此外，中隔墻拼裝設備車架下方還配置有可旋轉的觀察平臺，以觀察中隔墻施工過程中插銷油缸的姿態。操作系統和觀察平臺如圖8和圖9所示。

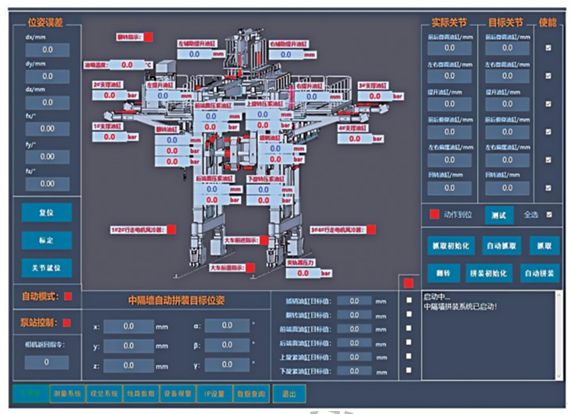

圖8 中隔墻操作系統

圖9 觀察平臺

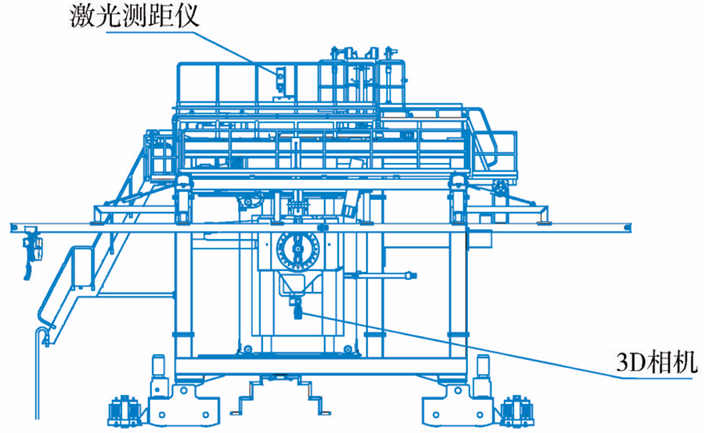

激光測距儀及相機布置在中隔墻拼裝設備車架頂部及輔助車架上，激光測距儀主要監測中隔墻翻轉過程中中隔墻頂部與上部管片間隙，相機主要用于識別中隔墻的姿態。激光測距儀及相機布置如圖10所示。

圖10 激光測距儀及相機布置

4 中隔墻姿態控制

由于中隔墻放置于弧形件上，因此中隔墻姿態主要受下部弧形件姿態控制。因中隔墻底部與弧形件留有間隙，設備精調完成后需在中隔墻底部填塞鋼墊板以滿足姿態要求，鋼墊片厚度有1mm、3mm和5mm，組合后可滿足不同間隙要求。依據下部弧形件姿態制定中隔墻姿態控制指標，見表1。

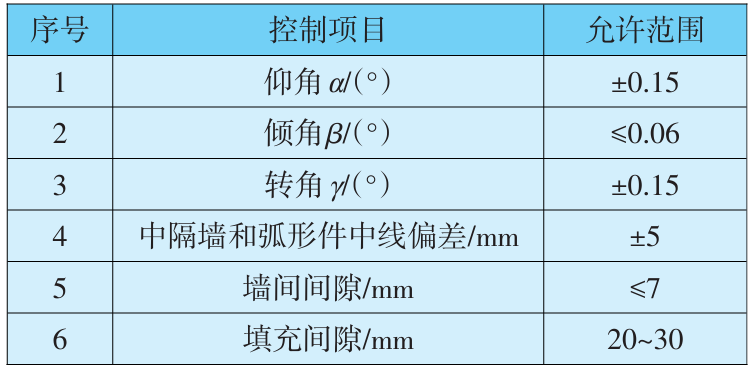

表1 預制中隔墻施工質量標準

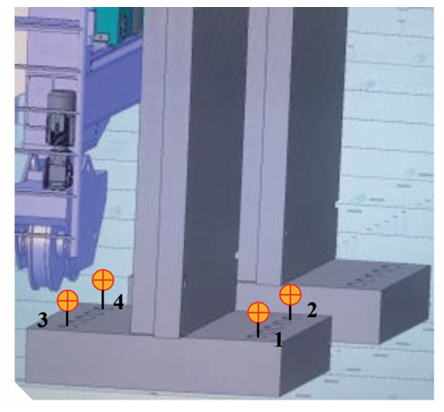

利用測量棱鏡、全站儀對中隔墻姿態坐標進行測量，棱鏡桿分別插入中隔墻底部?jī)蓚?cè)的螺栓孔中，使其呈矩形布置（圖11）。在中隔墻的拼裝過程中，通過測量棱鏡的坐標，可換算出中隔墻實際前后端中心坐標，再與設計軸線及實際軸線比較，可得到中隔墻軸線與上述二者間的水平、垂直偏差以及姿態信息。將上述信息輸入中隔墻控制系統，可得到中隔墻精調的目標參數。

圖11 棱鏡安裝點位

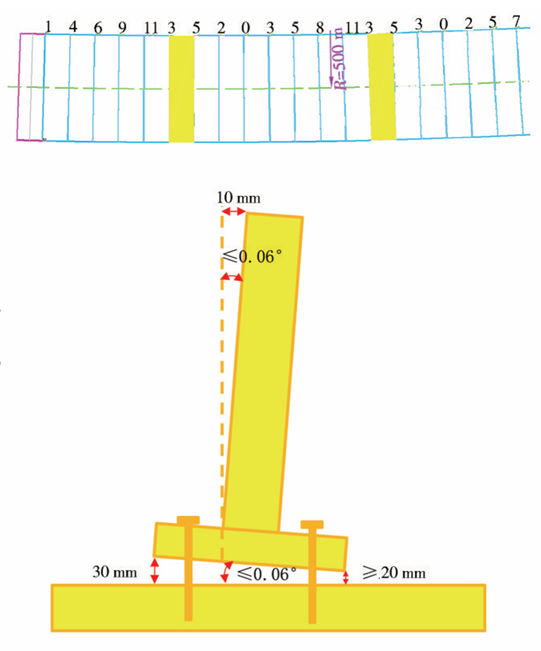

此外，需考慮極限工況（轉彎半徑R=500m）下中隔墻的姿態，其分析結果如圖12所示。

圖12 極限工況下中隔墻姿態分析

經計算可得中隔墻側面鉛錘度≤10mm，填充間隙為20～30mm，傾角β≤0.06°。在傾角β≤0.06°的限制條件下，可計算得到仰角α和轉角γ均在0.15°范圍內。

5 中隔墻拼裝施工

采用研發的中隔墻拼裝設備，進行上海機場聯絡線盾構隧道中隔墻的拼裝施工。

5.1 施工方法

預制中隔墻拼裝施工流程如圖13所示，具體施工流程如下所述：

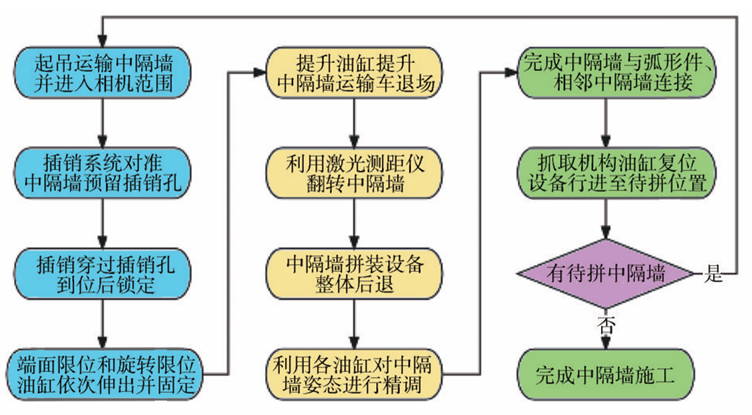

圖13 中隔墻拼裝施工流程

（1）起吊并利用中隔墻運輸車運輸中隔墻構件進入設備和相機測量范圍內（圖14）；

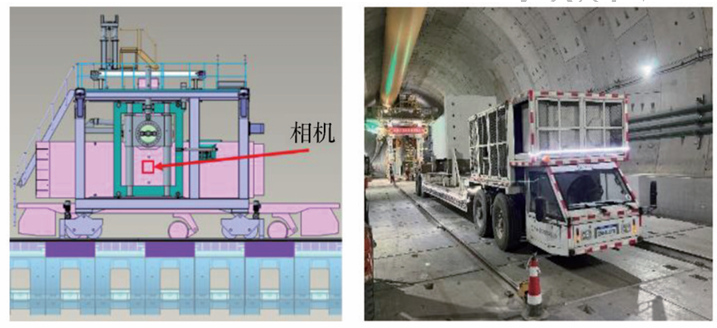

圖14 中隔墻運輸就位

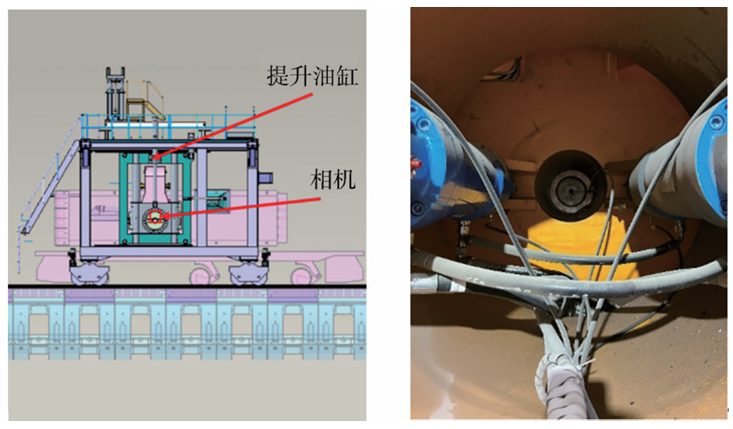

（2）相機檢測出中隔墻預留插銷孔，由控制系統控制輔助車架的行走架、提升油缸行程，引導弓形梁中的插銷系統對準中隔墻預留插銷孔；

（3）插銷油缸推動插銷穿過中隔墻插銷孔，到位后鎖定插銷（圖15）；

圖15 中隔墻抓取機構就位

（4）弓形梁中的端面限位油缸和旋轉油缸依次伸出并固定，完成對中隔墻寬度和厚度方向的限制（圖16）；

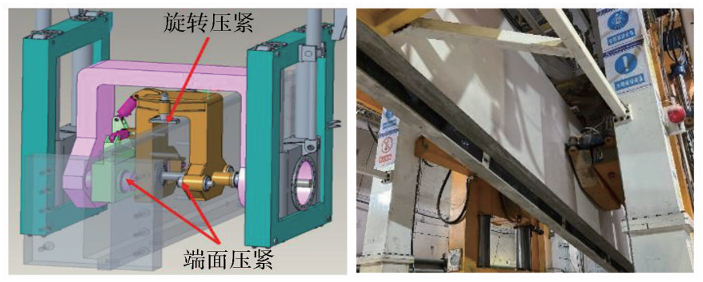

圖16 端面壓緊和旋轉壓緊

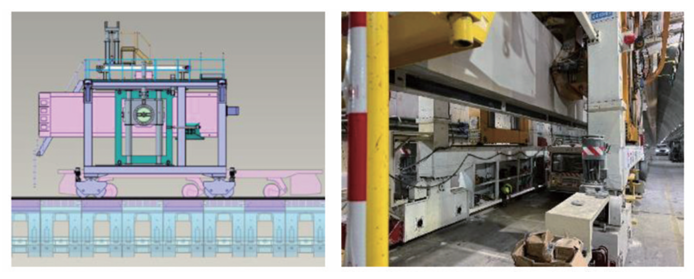

（5）提升油缸將中隔墻抬升，中隔墻運輸車退場（圖17）；

圖17 運輸車退場

（6）利用線激光傳感器檢測中隔墻頂部間隙，若翻轉間隙滿足要求，控制系統引導提升油缸提升，待中隔墻達到一定高度后操作翻轉油缸對抓取機構和中隔墻一同進行90°翻轉；若翻轉間隙不滿足翻轉要求操作系統將給出警報信號（圖18）；

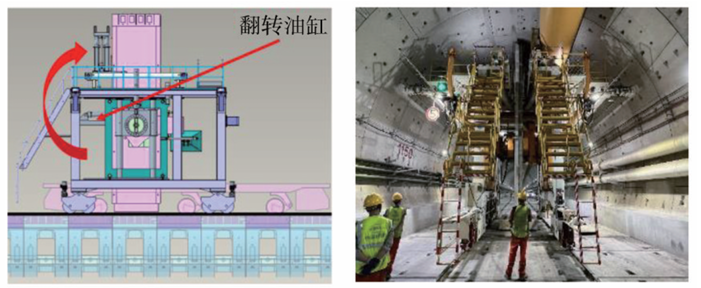

圖18 中隔墻翻轉

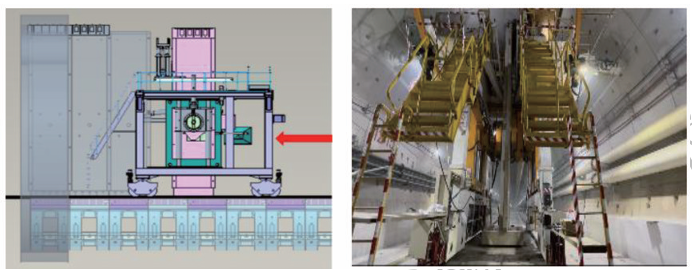

（7）中隔墻拼裝車整體后退至已拼裝中隔墻位置時，停止整機后退（圖19）；

圖19 拼裝車設備后退

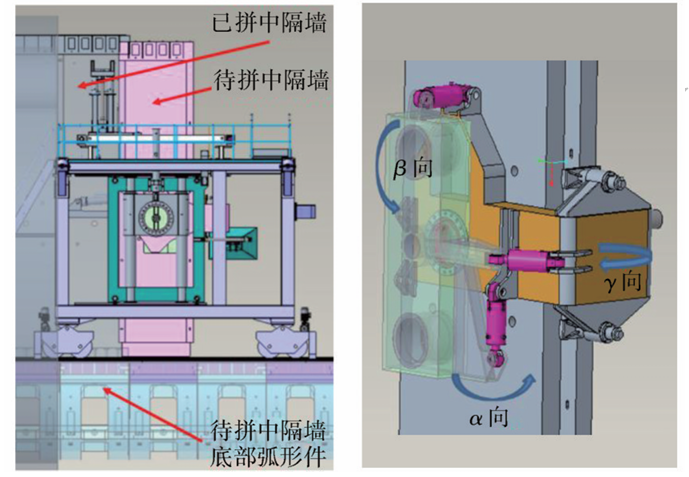

（8）基于測量棱鏡坐標得到的中隔墻姿態信息及其與設計、施工軸線偏差，引導抓取設備對中隔墻姿態進行調整。依次利用翻轉油缸、平移油缸、鉸接油缸、徑向油缸、軸向壓緊油缸和微調軸承分別對中隔墻β、a、γ 3個轉動方向自由度進行精調，調整完成后分別利用提升油缸、端面壓緊油缸和行走架對中隔墻X、Y、Z3個平動方向自由度進行精調，使待拼中隔墻與已拼裝中隔墻和箱涵對正（圖20）；

圖20 中隔墻精調示意

（9）利用墊片填塞中隔墻底部間隙，插入中隔墻與弧形件連接螺栓并擰緊。完成后利用螺栓安裝平臺完成相鄰中隔墻連接螺栓安裝；

（10）中隔墻抓取機構各油缸復位，使拼裝設備與中隔墻分離，行進至下一環中隔墻進場位置，循環上述步驟進行下一塊中隔墻拼裝施工。

5.2 施工效果

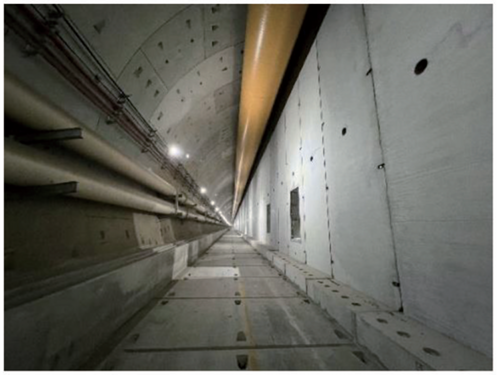

施工完成后對中隔墻施工精度進行檢測，以第311~315環為例，檢測數據見表2。結果表明，中隔墻施工過程中可較好克服和適配下部弧形件的施工誤差，其施工精度遠小于規定要求，施工質量?jī)?yōu)異（圖21）。

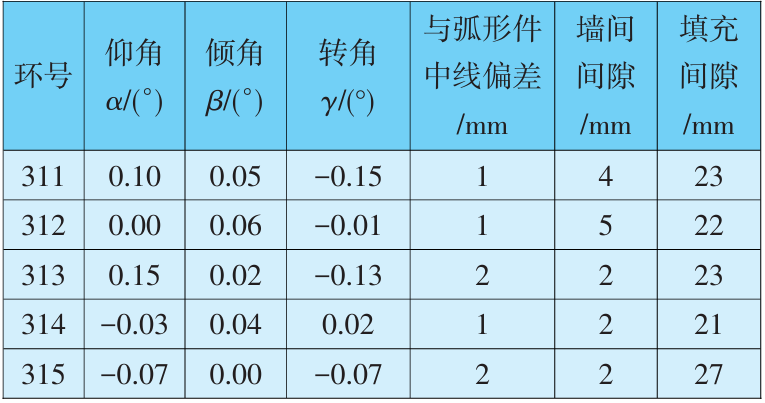

表2 中隔墻檢測數據

圖21 中隔墻施工效果

6 結 論

本文對上海機場聯絡線大長細比預制中隔墻智能拼裝設備進行了研究，針對中隔墻構造特點，研發了智能拼裝設備，闡述了設備開發思路及設備構成，形成了相關施工方法，并進行了施工實踐，得到了如下結論：

（1）基于預制中隔墻構造特點研發了中隔墻拼裝設備，具備抓取、翻轉和精調中隔墻的能力，可實現對中隔墻各自由度的控制及調整；

（2）分析了中隔墻在極限狀態下的姿態，結果表明設備可滿足中隔墻在極限狀態下的要求。同時利用所研發的中隔墻拼裝設備，形成了中隔墻施工方法；

（3）利用研發的設備及施工方法進行了中隔墻施工實踐，結果表明中隔墻施工過程中可有效克服施工誤差，施工完成后中隔墻精度高，中隔墻施工效果良好，可為后續類似工程提供借鑒經驗。
